1) Görüntü Uzantısının Değiştirilmesi İşlemi
İndirilen görüntü tiff uzantılı bir görüntü olduğundan Erdas Imagine programının
uzantısı olan .img uzantısına dönüştürülmesi
- ERDAS IMAGINE programında Import ikonuna tıklanır.
- Unsupervised Classification (Isodata) diyalog penceresinde Input File olarak 1,2,3,4,5 ve 6’cı bandın tiff görüntüsü seçilir. Bu diyalog kutusunda Output File kısmında çıktı görüntüsünün yolu ve adı tanımlanır.
- İşlemini başlatmak için OK tıklanır.
2)Çalışmada Kullanılan Bantların Görüntülenmesi
- ERDAS IMAGINE programında Viewer ikonuna tıklanır.
- Icon Bar (Icon Barı) tıklanarak .img uzantısına çevrilen görüntüler getirilerek
görüntülerin ham hali, histogram değerleri ve grafikleri alınır. Bu işlem çalışmada kullanılan 6
banda uygulanır. - Image Info tıklanarak görüntü değerleri alınır.
- Daha sonra Image Info menüsünde histogram tıklanarak histogram grafiği alınır. Bu işlem diğere
tüm bantlara uygulanır.
3) Çalışma Alanı Sınırının(.AOİ) Oluşturulması
- Viewer tıklanarak görüntü menüsü açılır.
- Icon Bar (Icon Barı) tıklanarak .img uzantısına çevrilen en küçük alana sahip görüntü
getirilir. - Viewer menüsünde raster tıklanarak tools veya Show Tool Palette for Top Layer tıklanarak Tool Palette menüsü açılır.
- Tool Palette menüsünde Create Polygon AOİ tıklanarak şekildeki gibi sınır belirlenir.
- Belirlenen sınırı Viewer’dan File/Save/AOİ Layer as tıklanır. Gelen pencerede Save AOİ as kısmında çıktı görüntüsünün yolu ve adı tanımlanır.

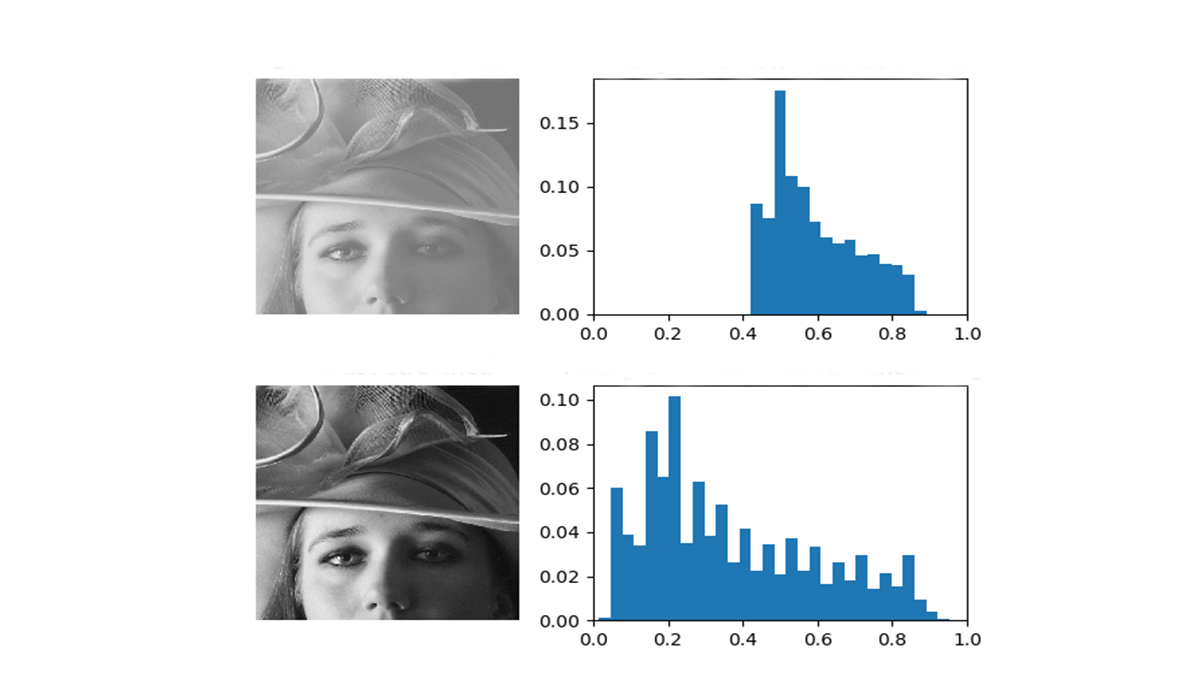

4) Çalışmada Kullanılan Görüntülere Lineer Germe Uygulanması İşlemi
- Viewer tıklanarak görüntü menüsü açılır.
- Icon Bar (Icon Barı) tıklanarak .img uzantısına çevrilen görüntüler getirilir.
- File/Open/AOİ Layer’dan görüntü üzerine daha önce belirlenen çalışma alanı sınırı getirilir. İşlem
yapılmadan görüntü üzerine tıklanır. - Tool Palette menüsünde standart stretch tıklanarak lineer germe işlemi gerçekleştirilir. Bu işlem
sırasında gelen sorulara evet cevabı verilir ve viewerdan görüntü kayıt edilir. - Görüntüye lineer germe işlemi gerçekleştirdikten sonra görüntü kapatılıp yeninden açtıktan sonra
histogram grafiği ve değerleri alınır.
5) Lineer Germe Uygulanan Görüntülere Histogram Eşitleme İşlemi Uygulama
- Viewer tıklanarak görüntü menüsü açılır.
- Icon Bar (Icon Barı) tıklanarak lineer germe uygulanan görüntüler getirilir.
- File/Open/AOİ Layer’dan görüntü üzerine daha önce belirlenen çalışma alanı sınırı getirilir. İşlem
yapılmadan görüntü üzerine tıklanır önceki işlemde yapıldıgı gibi. - Tool Palette menüsünde Histogram Equalize tıklanarak histogram eşitleme işlemi
gerçekleştirilir. Bu işlem sırasında gelen sorulara evet cevabı verilir ve viewerdan görüntü kayıt edilir. - Görüntüye histogram eşitleme işlemi gerçekleştirdikten sonra görüntü kapatılıp yeninden açtıktan
sonra histogram grafiği ve değerleri alınır.
5.1) Altı Görüntünün Birleştirilmesi
- Viewer tıklanarak görüntü menüsü açılır.
- Interpreter tıkıklanır.
- Interpreter /Utilities tıklanır.
- Utilities/Layer stack tıklanır.
- Input file’den 6 görüntü tek tek çağırılır ve Add boyunuyla
tüm görüntüler eklenir. - Output file kısmında çıktı görüntüsünün yolu ve adı
tanımlanır. - Ignore zero in stats tiki atılır.
- İşlem OK tılanarak bitirilir.
